Le Système DMX sans fil

Je ne mets pas assez souvent le site à jour, mais plein de nouveau nés dans la petite bijoute lumière.

Tous les éléments du système ont une led de debug qui clignote en cas de reception et en SOS si problème.

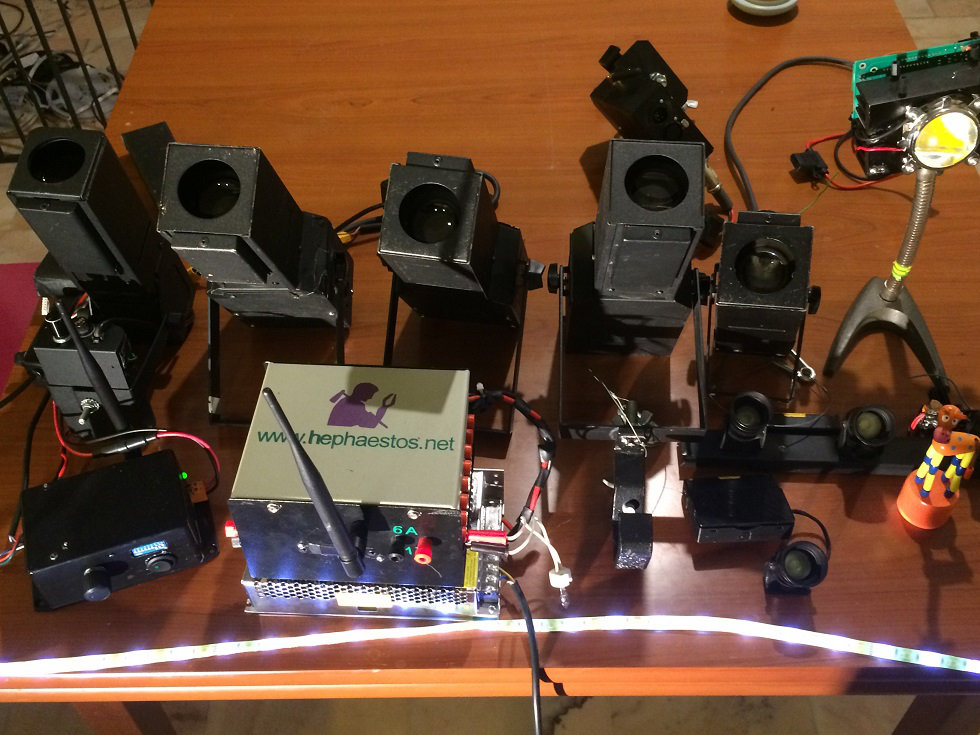

Wirless system familly

Au menu des nouveautées:

  • Le code partagé et dévellopé avec l'association Arpschuino à été entièrement revu pour autoriser une utilisation commerciale (gestion des licence)
  • Full trame DMX
  • Courbe de gradation en 12 bits sur chaque canal
  • Anti-flicker vidéo.
  • Meilleure résistance aux interférences, ainsi qu'une utilisation en bon voisinage pour éviter de saturé la bande passante.
  • Les modules utilise de manière native le RF69HW longue portée de hopeRF, ce qui permet une puissance d'émission accrue, mais avec une petite reprogramation des anciens module RFM12B dévellopé par jeelab et arpschuino ceux-ci reste entièrement compatible.
  • La carte HF est modulable d'autre et d'autre module HF peuvent être adapté comme le module de nordic NRF24L01 en 2,4Ghz ou des module en LoraWan pour une très longue portée et une forte résistance aux interférences (40km en champs libre);

Cartes éléctroniques
Cartes éléctroniques:
En fonction des besoins, DMX, HF, des cartes adaptées au spectacle vivant.

SwissBoard
  • Entrée ou sortie DMX en XLR neutrik 3 ou 5 points
  • Module HF optionnel
  • Régulation d'alimentation 3.7 à 35V, protégée contre les inversion de polarité
  • Une sortie graduée limité en courant constant (max 6A) pour les leds de puissance ou moteur CC sur la tension d'alimentation
  • Une led de debug
  • Connection sur bornier enfichable
  • Bus i2c pour la communication carte à carte.
  • Avec un module HF: 4 entrée/sortie pwm 12 bits, 6 entrées analogiques ou sorties numériques, 1 entré/sortie numérique.
  • Sans module HF: 6 entrées/sorties pwm 12 bits, 6 entrées analogiques ou entrées/sorties numériques, 4 entrées/sorties numériques.
  • Entièrement reprogrammable sur base Arduino
Petit couteau suisse, préprogrammé, PlugandPlay, elle réunit les principale fonction du système.
dimensions 100x75x30 mm
poid 85 g
Extension 8 circuits

8 circuits supplémentaires.

Carte d'extension de 8 circuits pour le dimer i2C
dimensions 100x75x10 mm
poid 35 g
SwissBoardMini
  • Entrée ou sortie DMX en XLR neutrik 3 ou 5 points
  • Module HF Régulation d'alimentation 3.7 à 35V, protégé contre les inversion de polarité
  • Une sortie graduée limité en courant constant (max 6A) pour les leds de puissance ou moteur CC sur la tension d'alimentation
  • Une led de debug
  • Bus i2c pour la communication carte à carte.
  • Avec un module HF: 4 entrée/sortie pwm 12 bits, 6 entrées analogiques ou sorties numériques, 1 entré/sortie numérique.
  • Sans module HF: 6 entrées/sorties pwm 12 bits, 6 entrées analogiques ou entrées/sorties numériques, 4 entrées/sorties numériques.
  • Entièrement reprogrammable sur base Arduino
Pareil, mais un seul connecteur DMX, plus petite et facile à intégrer.
dimensions 93x57x25 mm
poid 40 g
Carte 16 circuits LED Dimmer
  • 16 circuits stackable avec la swissBoard.
  • Elle réunit 8 circuits de puissance pwm gradué en 12 bits, 8 circuits supplémentaires sont accessible sur un port HE10 pour connecter un Arp-power ou un clone.
  • 64 cartes peuvent être chainées pour un total de 1024 circuits. Autant dire que ça laisse de la marge.
  • La swissBoard pour la contrôler n'est pas inclue
Carte de 16 circuits pwm 12 bits low flicker, inspiré par le module PCA9685 de Adafruit
dimensions 95x65x20 mm
poid 40 g
Extension 4 circuits
  • 4 circuits de gradation limités en courant constant (6A) pour les leds de puissance ou moteur CC.
  • Limité le courant en courrant constant en soudant simplement une resistance 2W sur chaque circuit. R = 0.7/Constant Amp
  • Stackable avec la swissBoard mini.
Adapté au module RGBW.
dimensions 95x55x10 mm
poid 40 g

Émetteurs DMX/HF
Émetteurs DMX/HF:
Existe dans plusieurs versions:
Pour une système HF, un seul est nécessaire. La swissboard ou swissboardmini, les Dimmers 17 channels et mono circuit à courant constant ou le shutter peuvent aussi fonctionner en mode RécepteurDMX/émetteurHF.

Emeteur HF USB Open
  • Emeteur DMX/HF
  • 512 Canaux DMX
  • Faible interférences
  • Se synchronise sur les fréquences libres
  • Reconnue comme une enttec open par tout logiciel lumière qui reconnait cette interface
Petite clé USB reconnue comme une Enttec Open DMX
dimensions 71x23x8.5 mm
poid 50 g
arptefact::transceiver
  • Construit par l'association Arpschuino version améliorée
  • adresse DMX
  • Mode Emetteur ou recepteur
  • 512 circuits
  • automatique sync sur les fréquences libres
  • Ne sature pas la plage de fréquences
DMX HF tranceiver
dimensions 130x81x48 mm

Gradateurs DC
Gradateurs DC:
Gradateurs PWM DC pour leds de puissance ou moteurs à courant continue.
Les Versions HF peuvent être utiliser soit en Mode réception HF+DMX, soit en mode émetteur HF.

gradateur mono circuit HF
  • Entrée ou sortie DMX en XLR neutrik 3 ou 5 points
  • Controle en DMX + HF + potentiomètre pour une reprise en controle manuel
  • Un switch pour sélectionner le mode (réception DMX+HF ou réception DMX/emeteur HF haute puissance)
  • Un Dip switch pour l'adressage.
  • Limitation à courant constant pour les Leds de puissance (max 6A).
  • Connection sur bornier enfichable
  • Régulation d'alimentation 3.7 à 35V, protégée contre les inversion de polarité
Version 1 circuit 12 bits limité en courant constant.
dimensions 145x80x60 mm
poid 280 g
gradateur 17 circuits
  • 17 circuits gradués en 12 bits avec courbes et anti-flicker
  • 8 circuits acceptant 19 A max par circuit, 9 circuits de 6A max.
  • A repartir naturellement sur une l'alimentation de 32 Ampère max.
  • Emetteur ou recepteur HF
  • DMX Bridge
  • Courbes par circuits
  • Un écran LCD permettant l'adressage DMX, la selection du mode (recepteur HF+DMX, recepteur HF/emetteur DMX, recepteur DMX/emetteur HF haute puissance), et la selection de la courbe de gradation pour chaque circuit.
Sur-dimensionné, dans un boitier métal ou plastique.
dimensions 170x133x105 mm
poid 1.4 kg
gradateur DMX 4 ou 6 circuits
  • 6Amp max par canal
  • Adressable avec un dipswitch.
Simple gradateur DMX 4 ou 6 circuits dans un boitier plastique ou basé sur un gradalabs.
dimensions 175x80x50 mm
poid 280 g

Projecteurs HF
Projecteurs HF:
Modules HF de projecteurs ou accessoires pour le spectacles vivant.
Sur batterie, très pratique à planqué pour faire un appoint dans un élément de décors mobile, un plateau sur tournette qui rend les passage de câble compliqué ou simplement pour une utilisation en extérieur ou rapide, chaque fois que tirer une ligne électrique semble trop compliqué.

Mini découpe HF
  • Sur une petite batterie Lipo 4S 5200MHA une autonomie de ± 1h30 allumée à full.
  • Très pratique, petite et relativement puissante.
  • En dehors de leur consomation, un des net avantage des mini-découpe à led sur celle à lampe est qu'elles chauffent beaucoup moins et donc permettent l'impression de gobos directement sur un calque transparent.
  • Controlable en HF, DMX et par potentiomètre.
  • Batterie non fournie
Alimentée sur batterie 12V ou li-po 4S.
dimensions 300x150x130 mm
poid 2.9 kg
Mini spot led HF
  • HF
  • Optiques interchangeables, ils se visent ou se posent directement.
  • Grand avantage, ils fonctionnent directement avec une simple batterie 18650 utilisée dans les cigarette éléctronique pour une autonomie de ± 3h allumé à full par ampoule.
  • En branchant plusieurs 18650 en parallèle avec une diode d'anti-retour, on peu fortement amélioré l'autonomie en fonction des besoins.
En mono, par barre de 2, 3, 4, 6, en blanc chaud et blanc froid.
dimensions 77x40x70 mm
poid 100 g
Vidéo Shutter HF
  • DMX 5 points neutrik
  • adresse DMX sur dipswitch
  • Mode Emetteur. Brancher en DMX peut servir d'emetteur HF et remplacer celui-ci
  • 512 circuits
  • automatique sync sur les fréquences libres
  • Ne sature pas la plage de fréquences
Pratique en DMX ou HF, plus de grande longueur de câble à tirer jusqu'au vidéo projecteur. Poser, c'est réglé.
dimensions 130x81x48 mm
poid 250 g
DIY LEDS de puissance
  • Alimentation 12V-14.5V
  • Sur une petite batterie Lipo 4S 5200MHA une autonomie de ± 1h30 allumée à full à 50W.
  • Forte puissance
  • Percé au format pied de micro
  • Equipé avec une swissboard mini
  • Controlable en HF, DMX et par potentiomètre.
  • Batterie non fournie
Que ce soit en modèle 100W, 50W ou 50W RVB monté sur un simple radiateur, elles s'avèrent très utiles lors de gros besoin en puissance.
dimensions 120x120x110 mm
poid 610 g
Lampe de pupitre HF
  • Lampe de pupitre HF Col de cygne
  • Fonctionne sur alimentation secteur ou batterie 18650
  • Controlable en HF
  • Adressable
  • Potentiomètre permettant aux musiciens de reprendre le contrôle sur le niveau de luminosité
  • 2 Mode pour le contrôle du potentiomètre (priorité au potentiomètre, priorité au HF)
Pratique pour les musiciens, permet la reprise de contrôle en HF par éclairagiste afin de permettre de vrais noirs.
dimensions 60x160x160 mm
